DHC500P高壓直流接觸器主要特征

? 500A 觸點切換能力，小巧的體積；

? 具有一組橋式常開觸點，主觸點回路無極性；

? 采用陶瓷釬焊技術，觸頭部分密封充有氫氣，觸頭不會氧化，能快速切斷直流高壓；

? 應用范圍：電信通信設備、儲能系統，工程機械、電瓶車、電動汽車、充電樁、不間斷電源等電控系統；

DHC500P高壓直流接觸器性能參數

觸點形式 1H（SPST-NO）

輔助觸點形式 1NO

輔助觸點最小負載 6VDC/ 0.1A

額定負載電流 500A

最小適用負載(阻性負載) 1A/12VDC

最大切斷電流 3000A（800VDC）1 次

最大切換電壓 1500VDC

接觸壓降（初始） ≤6mV@20A

斷開觸點間 3000VAC 1min，漏電流10mA

觸點與線圈間 4000VAC 1min，漏電流10mA

動作時間（20℃線圈額定電壓下） ≤50ms （不含回跳時間）

釋放時間（20℃線圈額定電壓下） ≤30ms

回跳時間（20℃線圈額定電壓下） ≤10ms

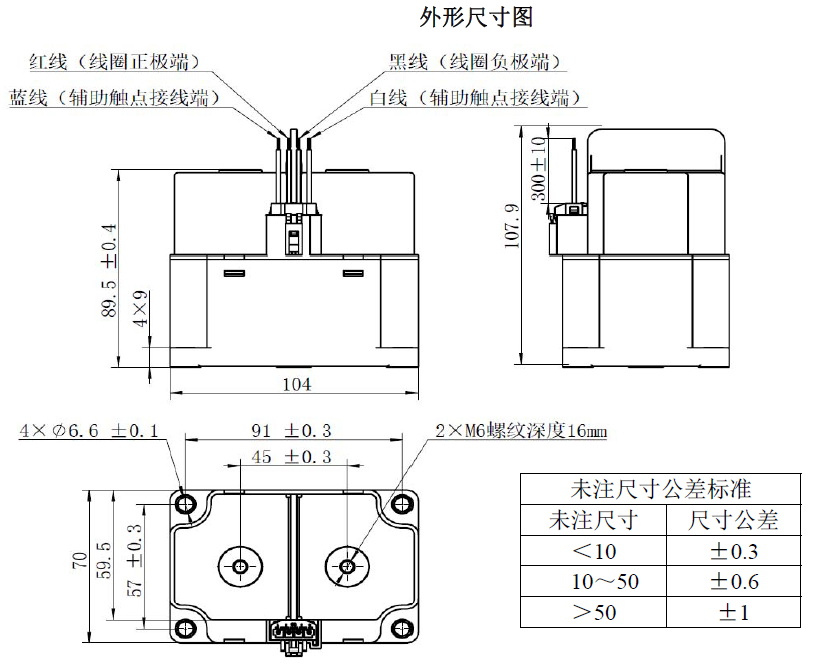

DHC500P高壓直流接觸器外形尺寸圖、接線圖

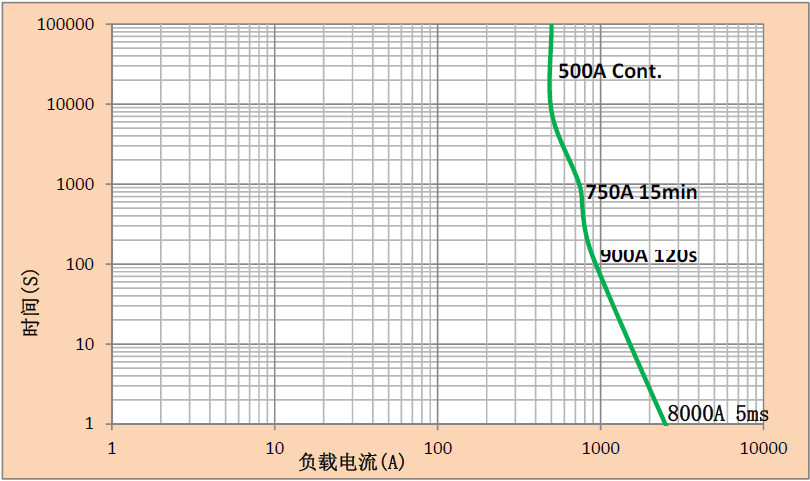

電流耐受能力曲線
