船用接觸器生產廠家分享的交流接觸器工作原理

接觸器廣義上是指工業電中利用線圈流過電流產生磁場，使觸頭閉合，以達到控制負載的電器。

接觸器分為交流接觸器(電壓AC)和直流接觸器(電壓DC)，它應用于電力、配電與用電場合。

交流接觸器利用主接點來控制電路，用輔助接點來導通控制回路。主接點一般是常開接點，而輔助接點常有兩對常開接點和常閉接點，小型的接觸器也經常作為中間繼電器配合主電路使用。交流接觸器的接點，由銀鎢合金制成，具有良好的導電性和耐高溫?zé)g性。

在電工學上，因?yàn)榭煽焖偾袛嘟涣髋c直流主回路和可頻繁地接通與大電流控制(某些型別可達800安培)電路的裝置，所以經常運用于電動機做為控制對象﹐也可用作控制工廠設備﹑電熱器﹑工作母機和各樣電力機組等電力負載，接觸器不僅能接通和切斷電路，而且還具有低電壓釋放保護作用。接觸器控制容量大，適用于頻繁操作和遠距離控制。是自動控制系統中的重要元件之一。在工業電氣中，接觸器的型號很多，電流在5A-1000A的不等，其用處相當廣泛。

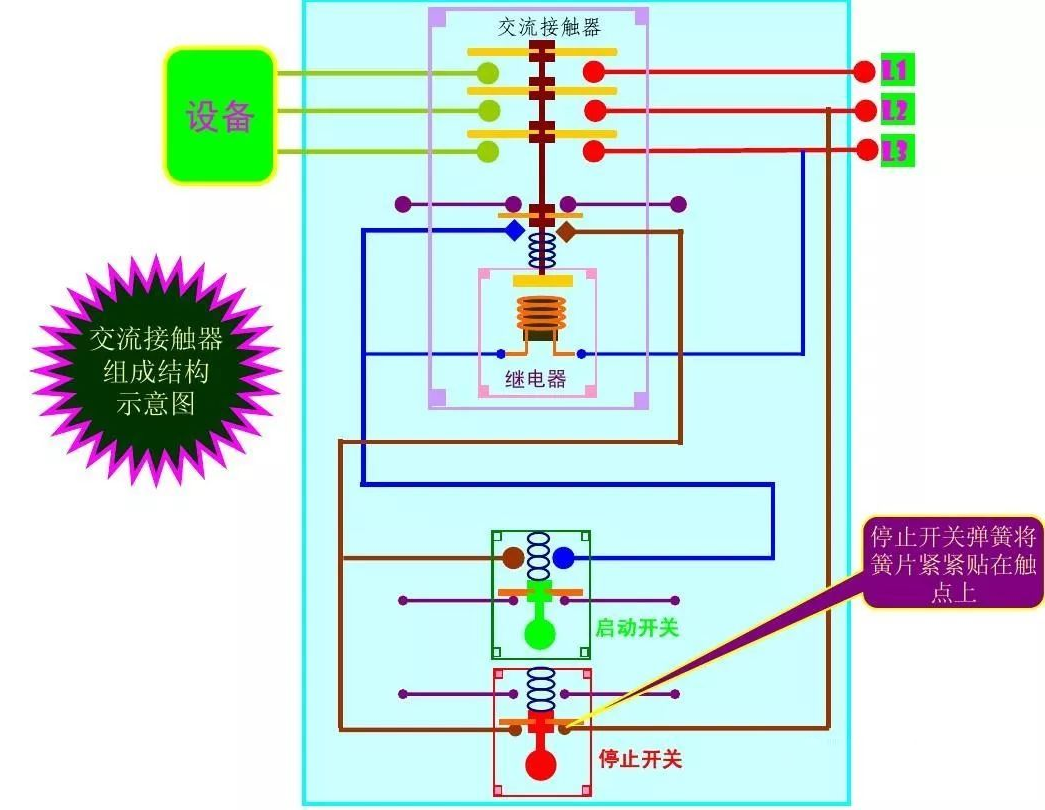

交流接觸器主要由電磁系統、觸點系統、滅弧系統及其它部分組成。

①電磁系統：電磁系統包括電磁線圈和鐵心，是接觸器的重要組成部分，依靠它帶動觸點的閉合與斷開。

②觸點系統：觸點是接觸器的執行部分，包括主觸點和輔助觸點。主觸點的作用是接通和分?jǐn)嘀骰芈罚刂戚^大的電流，而輔助觸點是在控制回路中，以滿足各種控制方式的要求。

③滅弧系統：滅弧裝置用來保證觸點斷開電路時，產生的電弧可靠的熄滅，減少電弧對觸點的損傷。

④其它部分：有絕緣外殼、彈簧、短路環、傳動機構等。

交流接觸器的工作原理：

當接觸器線圈通電后，線圈電流會產生磁場，使靜鐵芯產生電磁吸吸引動鐵芯，并帶動交流接觸器點動作，常閉觸點斷開，常開觸點閉合。

當線圈斷電時，電磁吸力消失，銜鐵在釋放彈簧的作用下釋放，使觸點復原，常開觸點斷開，常閉觸點閉合。

交流接觸器制作為一個整體，外形和性能也在不斷提高，但是功能始終不變。無論技術的發展到什麼程度，普通的交流接觸器還是有其重要的地位。

1、空氣式電磁接觸器：電磁接觸器(英文:Magnetic Contactor)主要由接點系統、電磁操動系統、支架、輔助接點和外殼(或底架)組成。因?yàn)榻涣麟姶沤佑|器的線圈一般采用交流電源供電，在接觸器激磁之后，通常會有一聲高分貝的"咯"的噪音，這也是電磁式接觸器的特色。80年代后，各國研究交流接觸器電磁鐵的無聲和節電，基本的可行方案之一是將交流電源用變壓器降壓后﹐再經內部整流器轉變成直流電源后供電，但此復雜控制方式并不多見。

2、真空接觸器：真空接觸器是接點系統采用真空消磁室的接觸器。

3、半導體接觸器：半導體接觸器是一種通過改變電路回路的導通狀態和斷路狀態而完成電流操作的接觸器。

4、永磁接觸器：永磁交流接觸器是利用磁極的同性相斥、異性相吸的原理，用永磁驅動機構取代傳統的電磁鐵驅動機構而形成的一種微功耗接觸器。
